42BYHJ-2永磁式步进电机

42BYHJ-2永磁式步进电机

永磁式步进电机的特性通常为两相,具有较小的扭矩和较小的体积。步进角通常为7.5°或15°。电动机由两部分组成:定子是线圈,转子是永磁体。或者定子是永磁体,转子是线圈。其工作方式如下:例如,当永磁式步进电机的转子是永磁体时,当电流流过定子绕组时,定子绕组将产生矢量磁场。磁场将驱动转子旋转一个角度,从而使转子的一对磁场方向与定子的磁场方向一致。当定子的矢量磁场旋转一个角度时。转子还与磁场旋转一个角度。每次输入电脉冲时,电动机都会旋转角度以向前移动。
产品描述
参数

近年来,随着现代科学技术的飞速发展,随着社会的发展,电磁材料,尤其是稀土电磁材料的性能和技术也逐渐得到改善和提高。伴随着电力电子,输电技术的飞速发展。技术和自动控制技术的永磁式步进电机的性能越来越好。此外,永磁式步进电机具有重量轻,结构简单,尺寸小,特性好以及功率密度高的优点。许多科学研究机构和企业正在努力开发永磁体。步进电机的研发将进一步扩大其应用领域。接下来,让我们了解永磁式步进电机永磁式步进电机的相关知识吧。

永磁式步进电机的特性通常为两相,具有较小的扭矩和较小的体积。步进角通常为7.5°或15°。电动机由两部分组成:定子是线圈,转子是永磁体。或者定子是永磁体,转子是线圈。其工作方式如下:

例如,当永磁式步进电机的转子是永磁体时,当电流流过定子绕组时,定子绕组将产生矢量磁场。磁场将驱动转子旋转一个角度,从而使转子的一对磁场方向与定子的磁场方向一致。当定子的矢量磁场旋转一个角度时。转子还与磁场旋转一个角度。每次输入电脉冲时,电动机都会旋转角度以向前移动。其输出角位移与输入脉冲数成正比,速度与脉冲频率成正比。如果改变绕组通电顺序,电机将反转。因此,永磁式步进电机的各相绕组的脉冲数,频率和通电顺序可用于控制步进电动机的旋转。

永磁式步进电机具有机构简单,噪音低,速度可调的特点。它广泛用于银行办公设备,电信设备,打印机,复印机,传真机,扫描仪,纺织机械,自动控制,楼宇自动控制阀和舞台照明,监控系统,电动广告,电动窗帘,科学和教育设备以及空调等领域。



该系列电机自带减速机构,减速比选择性多,广泛运用于医疗仪器,自动化办公用品,家用电器,车载产品等领域,具有稳定性好,输出转矩高,精度高等优点。

技术参数:



型号 步距角(Deg.) 相数 电压(V) 电流(A) 电阻(Ω) 电感(mH) 减速比 空载起动频率(pps) 运行转矩(g.cm) 引出线规格 接线图 外形图
42BYHJ01 7.5 4 12 0.44 27 15.1 1/24 380 1600 UL 1007 26# b 1
42BYHJ3-01 7.5 2 12 0.22 54 58 1/3 270 800 UL 1007 26# a 2
42BYHJ05-01 7.5 4 12 0.5(恒流) 10.7 5.2 1/5 450 1300 UL 1007 26# c 3
42BYHJ7-01 7.5 2 12 0.22 54 57.6 1/7 300 1000 UL 1007 26# a 2
42BYHJ10-06A 7.5 2 24 0.133 180 260 1/10 260 1600 UL 1007 26# a 4
42BYHJ12.25-01 3.6 2 12 0.16 75 75 1/12.25 350 90N(推力) AF 200 24# a 5
42BYHJ15-01 7.5 4 12 0.18 66 31.6 1/15 270 1500 UL 1061 28# c 6
42BYHJ20-01 15 4 12 0.18 66 41.6 1/20 240 1200 UL 1095 28# c 7
42BYHJ25-02 7.5 4 12 0.44 27 63 1/24 380 1660 UL 1007 26# b 1
42BYHJ50-08 15 4 24 0.08 300 175 1/50 210 2100 UL 1007 24# c 8

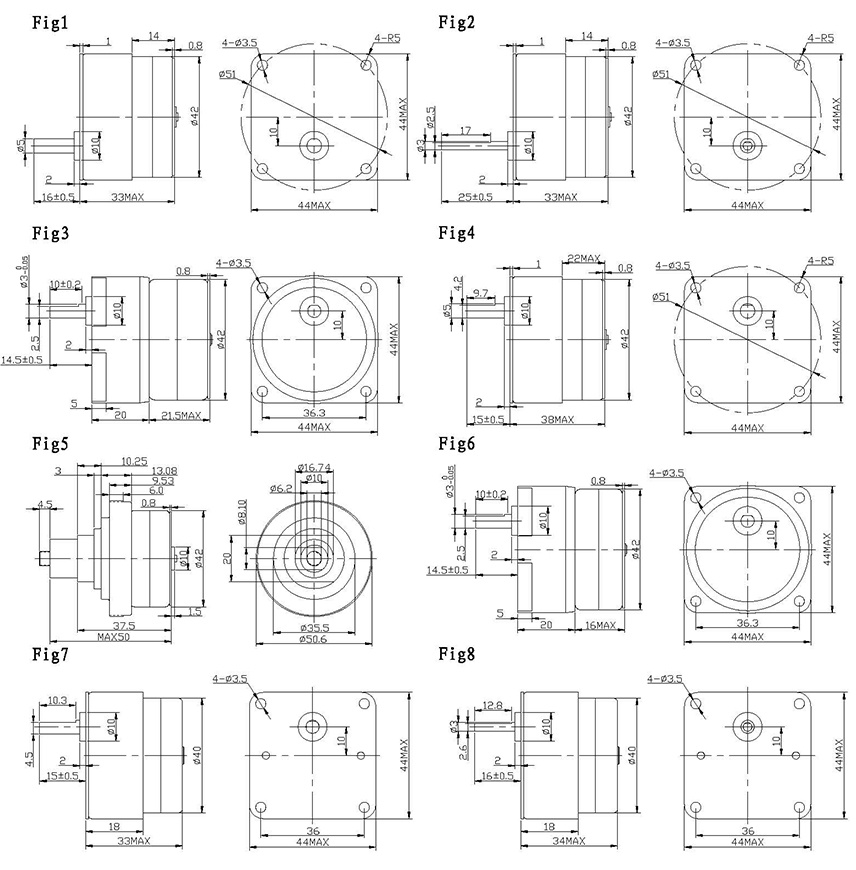

外形图:





接线图:
