直线步进电机也称为脉冲电动机。它基于基本的电磁原理,并且是自由旋转的电磁体。其工作原理是通过改变气隙磁导率来产生电磁转矩。它的原始模型起源于1830年至1860年。大约在1870年,人们尝试对其进行控制,并将其应用于氢弧灯的电极输送机构。
在20世纪初期,直线步进电机被广泛用于自动电话交换中。随着西方资本主义国家争夺殖民地,直线步进电机已广泛用于缺乏交流电的独立系统中,例如船舶和飞机。1950年代后期晶体管的发明逐渐应用于直线步进电机,从而使数字控制变得更加容易。1980年代后,由于出现了具有多种功能的廉价微型计算机,直线步进电机的控制方法变得更加灵活多样。
直线步进电机与其他控制电动机的区别在于,它接收数字控制信号(电脉冲信号)并将其转换为相应的角位移或线性位移。它本身就是完成数字模式转换的执行元件。并可以进行开环位置控制,输入脉冲信号以获得指定的位置增量。与传统的直流控制系统相比,这种所谓的增量位置控制系统的成本大大降低,并且几乎不需要进行系统调整。直线步进电机的角位移严格与输入脉冲数成正比,并且与时间脉冲同步。因此,只要控制电动机绕组的脉冲数,频率和相序,就可以获得所需的旋转角度,速度和方向。
我国的直线步进电机始于1970年代初,而70年代中期至1980年代中期是成品开发阶段。不断开发新品种和高性能步进电机驱动器。当前,随着科学技术的发展,特别是永磁材料,半导体技术和计算机技术的发展,直线步进电机已经在许多领域得到了广泛的应用。
技术参数:
型号 | 步距角(Deg.) | 相数 | 电压(V) | 电流(A) | 电阻(Ω) | 电感(mH) | 减速比 | 空载起动频率(pps) | 运行转矩(g.cm) | 引出线规格 | 接线图 | 外形图 |
15BYHJ50-05 | 18 | 2 | 5 | 0.5 | 10 | 2.3 | 1/50 | 1280 | 280 | UL 1571 30# | a | 1 |
15BYHJ50-28 | 18 | 2 | 3 | 0.33 | 9 | 2 | 1/50 | 800 | 300 | a | 2 | |
15BYHJ50-31 | 18 | 2 | 5 | 0.83 | 6 | 1.4 | 1/50 | 1100 | 550 | UL 1571 30# | a | 3 |
15BYHJ102.5-01 | 18 | 2 | 5 | 0.5 | 10 | 2.25 | 1/102.5 | 1000 | 350 | UL 1571 30# | a | 1 |
25BYHJ05-01 | 7.5 | 2 | 2.6 | 0.52 | 5 | 2.5 | 1/5 | 800 | 210 | UL 1061 28# | a | 4 |
25BYHJ10-01 | 7.5 | 2 | 2.8 | 0.47 | 6 | 2.2 | 1/10 | 550 | 200 | UL 1061 28# | c | 5 |
25BYHJ15-01 | 7.5 | 4 | 12 | 0.1 | 120 | 24 | 1/15 | 500 | 300 | UL 1061 26# | b | 4 |
25BYHJ20-01 | 7.5 | 4 | 12 | 0.08 | 150 | 31.6 | 1/20 | 600 | 500 | UL 1061 28# | c | 6 |
25BYHJ30-01 | 7.5 | 4 | 13.3 | 0.11 | 120 | 24 | 1/30 | 680 | 750 | UL 1061 28# | c | 6 |
25BYHJ30-32 | 7.5 | 2 | 3 | 0.6 | 5 | 2.6 | 1/30 | 600 | 80N(推力) | UL 1061 28# | a | 7 |
25BYHJ30.3-01 | 15 | 2 | 7 | 0.28 | 25 | 14.5 | 1/30.3 | 610 | 500 | UL 1061 28# | a | 8 |
25BYHJ49-02 | 7.5 | 2 | 12 | 0.3(恒流) | 20 | 9.8 | 1/47.32 | 900 | 1000 | UL 1529 28# | a | 9 |
25BYHJ49-11A | 7.5 | 2 | 12 | 0.3(恒流) | 20 | 9.8 | 1/47.32 | 900 | 1000 | UL 1529 28# | a | 10 |
25BYHJ60-06 | 7.5 | 2 | 12 | 0.12 | 100 | 46.9 | 1/60 | 650 | 2200 | UL 1061 28# | a | 11 |
25BYHJ75-01 | 7.5 | 4 | 12 | 0.083 | 145 | 32 | 1/75 | 690 | 1100 | UL 1061 28# | c | 6 |
25BYHJ76-01 | 15 | 4 | 5 | 0.25 | 20 | 4 | 1/76 | 430 | 720 | UL 1061 28# | c | 8 |
25BYHJ100-11 | 7.5 | 2 | 6 | 0.3 | 20 | 10.6 | 1/100 | 800 | 3000 | UL 1061 28# | a | 12 |
25BYHJ-LHJ-02 | 7.5 | 4 | 5 | 0.255 | 19.6 | 5.3 | 1/10 | 520 | 350 | UL 1429 28# | c | 13 |
24BYJ01 | 5.625 | 4 | 12 | 0.04 | 300 | 1/64 | 550 | 300 | UL 1061 26# | b | 14 |
外形图:

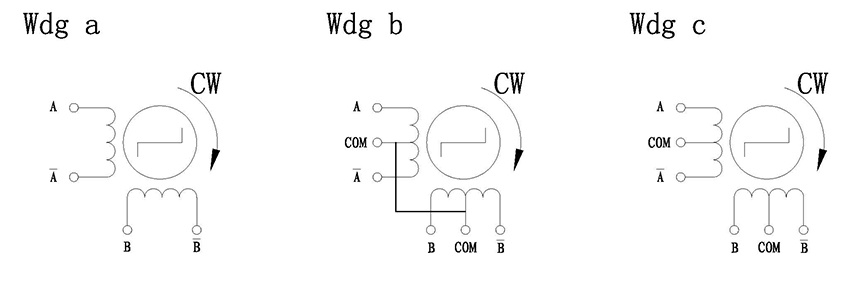

接线图:
关键词: 25BYHJ-直线步进电机
