技术参数:
型号 | 步距角(Deg.) | 相数 | 电压(V) | 电流(A) | 电阻(Ω) | 电感(mH) | 空载起动频率(pps) | 起动转矩(g.cm) | 定位转矩(g.cm) | 最大静转矩(g.cm) | 引出线规格 | 接线图 | 外形图 |
15BY20L01 | 18 | 2 | 5 | 0.5 | 10 | 2 | 1400 | 14 | 10 | 27 | a | 1 | |
15BY20L02 | 18 | 2 | 12 | 0.065 | 190 | 37 | 900 | 5 | 16 | 40 | a | 2 | |
15BY20L08 | 18 | 2 | 7.2 | 0.15 | 50 | 9.5 | 1100 | 6 | 10 | 25 | UL 1571 30# | a | 3 |
15BY20L018 | 18 | 2 | 12 | 0.04 | 300 | 58 | 1200 | 3 | 10 | 40 | a | 4 | |
15BY20L017 | 18 | 2 | 5 | 0.33 | 15 | 6 | 950 | 8.5 | 5 | 25 | a | 5 | |
15BY20L013-03A-1 | 18 | 2 | 12 | 0.4 | 30.5 | 6 | 1200 | 9 | 10 | 35 | UL 1571 28# | a | 6 |
15BY20L091 | 18 | 2 | 5 | 0.33 | 15 | 3 | 950 | 8.5 | 10 | 25 | UL 1571 28# | a | 7 |
15BY20L096 | 18 | 2 | 5 | 0.17 | 30 | 6.2 | 700 | 5 | 20 | 25 | UL 1571 30# | a | 8 |
外形图:

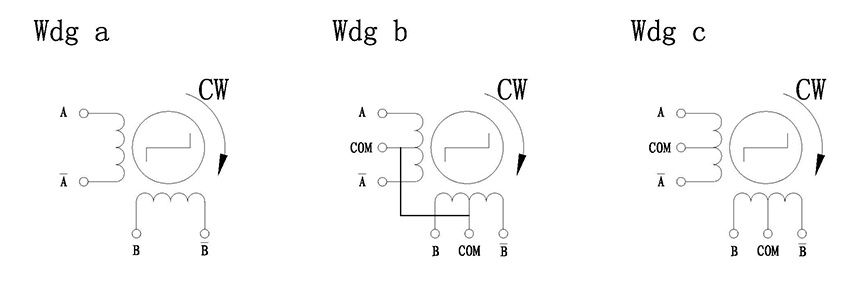

接线图:

相关产品
随着科技不断的发展,这几年也在不断的出现新的设备,在工业当中新型的产品的确要比传统的机器更加的好用。直线步进电机就是其中之一,它的出现也引起了业界的关注。接下来小编带领大家一起来了解一下直线步进电机的优点吧。现在已经比较先进的技术加工中心都在使用直线步进电机。和以前的设备相比较结构更加的简单的,传统的方式结构很复杂,综合成本高,而直线步进电机以高精度,高可靠的性能吸引了大家,也弥补了以上缺陷,同时也实现了自动生化分析仪的准确加样。在运行的时候可以自动装载。
